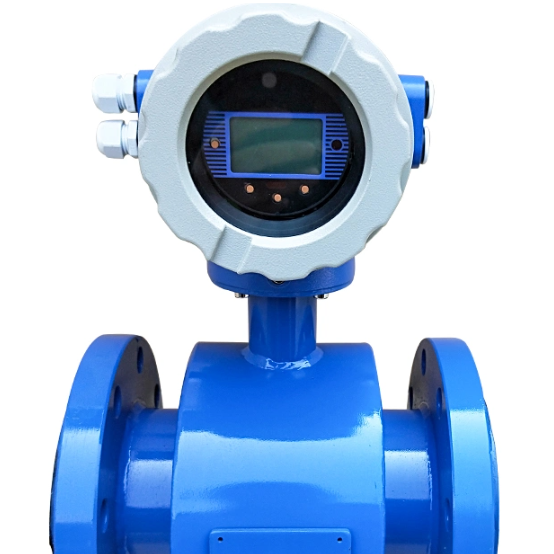

تجهیزات فلومتر یا سیستم‌های اندازه‌گیری جریان، مجموعه‌ای از تجهیزات و دستگاه‌هایی هستند که برای اندازه‌گیری جریان مایعات یا گازها استفاده می‌شوند. این تجهیزات شامل فلومترها، سنسورها، ترانسمیترها، کنترلرها و سایر اجزای الکترونیکی و مکانیکی می‌باشند. این سیستم‌ها با استفاده از اصول فیزیکی مانند تغییرات فشار، سرعت، دما و انحراف، جریان را اندازه‌گیری و محاسبه می‌کنند. این تجهیزات در صنایع مختلف از جمله صنایع نفت و گاز، شیمیایی، پتروشیمی، آب و فاضلاب، صنایع غذایی و دیگر صنایع استفاده می‌شوند.

انواع فلومتر و نحوه کار آن‌ها

فلومتر بسته به کاربرد آن در انواع بسیار متنوعی ساخته می‌شود. «اِلِمان اصلیِ فلو» (Primary Flow Element) بخشی از فلومتر است که در مسیر سیّال یا در مجاورت آن قرار می‌گیرد. این بخش، یک تغییر فیزیکی (مانند تغییر دما، فشار یا فرکانس امواج) ایجاد می‌کند که این تغییر با مقدار فلو ارتباط دقیق دارد. با اندازه‌گیری آن تغییر فیزیکی، می‌توان مقدار فلو را به‌صورت غیرمستقیم تعیین کرد. برای مثال، استفاده از یک صفحه اوریفیس (Orifice Plate) باعث ایجاد افت فشار در مسیر سیّال می‌شود. اختلاف فشار قبل و بعد از صفحه اوریفیس از طریق یک معادله ریاضی با مجذور مقدار فلو ارتباط مستقیم دارد. بنابراین، صفحه اوریفیس به‌عنوان اِلِمان اصلی فلو، با ایجاد اختلاف فشار، امکان اندازه‌گیری فلو را فراهم می‌کند. به‌عنوان مثالی دیگر، در فلومتر گردابی تیغه (Shredder) فلومتر با قرار گرفتن در مسیر سیّال یک سِری نوسان پی‌درپی در جریان سیّال ایجاد می‌کند. فرکانس عبور این نوسان‌ها مقدار فلو را به دست می‌دهد. در اینجا، تیغه فلومتر گردابی، نقش اِلِمان اصلی را ایفا کرده و اندازه‌گیری فلو را ممکن می‌کند. به‌طور کلی، اندازه‌گیری مشخصه فیزیکی تولید‌شده توسط اِلِمان اصلی فلو بسیار آسان‌تر از اندازه‌گیری خودِ فلو است. انتخاب اِلِمان اصلی مناسب و نحوه نصب درست آن در هنگام کالیبراسیون از مؤلفه‌های مهم دقت فلومتر هستند.
